Počas obrábania sústruhu sa súčasti otáčajú nepretržite, čo je efektívnejšie ako iné obrábacie stroje. V prípade malých častí a veľkého počtu častí však opakovaná inštalácia a odstránenie častí na skľučovadle bude trvať dlho a relatívna účinnosť sa zníži. S cieľom skrátiť pomocný čas a zlepšiť efektívnosť spracovania sa výskumom a návrhom inštaluje nástroj na upínací mechanizmus a neustále sa otáča. Časti vykonávajú iba posuv. Po výmene dielca sa nástroj môže ďalej otáčať a náhradný diel je jednoduchý a pohodlný a čas je krátky.
Spoločnosť spracovala šaržu dielov šesťhranných matíc, veľkosť M 20, čo vyžadovalo vŕtanie a závitovanie. Vrták alebo kohútik bol nainštalovaný na upínací mechanizmus pre rezací pohyb a časť bola nainštalovaná na držiaku nástroja na pohyb posuvu. Účinok.
Analýza štruktúry matice a vlastnosti spracovania
Materiál orechov je z ocele 45 , polovýrobok je výkovok za studena kovaný, vnútorný otvor má povolenú dĺžku spracovania 2 mm a veľkosť vonkajšieho šesťuholníka je v podstate jednotná, bez spracovania. Pri spracovaní je potrebné najprv odstrániť 2 mm prebytok z vnútorného otvoru a potom dokončiť poklepaním na závit závitom. Obrábanie matice skrutkou so sústruhom je upnutie jednej matice na trojčeľusťové strediace upínadlo a potom pomocou sústružníckeho nástroja spracovať vnútorný otvor a skrutku, alebo nainštalovať vrták a poklepať na koník sústruhu , pomocou vŕtacieho vrtáka vyvŕtajte závit závitu. Použitím vyššie uvedených dvoch metód sa na upínací sklíčidlo nainštaluje jediný polotovar matice, matica sa otáča a sústružnícky nástroj alebo vrták (kohútik) sa privádza do posuvného pohybu. Operácia sa opakuje, čo je časovo náročné a náročné na prácu, a účinnosť spracovania je nízka. Aby sa zvýšila rýchlosť spracovania, výskum sa rozhodol navrhnúť jednoduché náradie, nainštalovať vrták alebo poklep na samočinné upínacie skľučovadlo s tromi čeľusťami a vykonať rotačný pohyb a maticu, ktorá sa má spracovať, sa inštaluje na nástroje. a pohyb posuvu predstavuje režim spracovania.
Návrh a použitie metód vŕtania a nástrojov
Podľa myšlienky rotácie vŕtačky alebo kohútika a posuvu matice namontujte vŕtačku alebo kohútik na samočinné upínacie skľučovadlo s tromi čeľusťami, navrhnite jednoduché nástroje, nainštalujte maticu, ktorá sa má spracovať do nástrojov, Nainštalujte nástroj na držiak nástroja, nástrojový stĺpik sa pohybuje axiálne, aby sa dosiahol posuv. Spôsob vŕtania a návrh nástrojov sú zobrazené na obrázku 1.
Obrázok 1 Náčrt metódy vŕtania a návrhu nástrojov
Sústružnícke skľučovadlo
vŕtačka
Podoprite ohýbaciu dosku
Držiak náradia
Pripojovacia doska
Spojovacia skrutka
Nastaviť skrutku
Orech na spracovanie
Základná doska
Predná doska
Vŕtacie puzdro
Horná krycia doska
Nástroj na inštaláciu matice sa skladá z nosnej ohybovej dosky 3, spojovacej dosky 5, spojovacej skrutky 6, polohovacej skrutky 7, vŕtacej objímky { {4}}, horná krycia doska 12, predná koncová doska 10 a spodná doska 9 atď. Na sústruhu je nainštalovaná doska ohybu 3. stĺpik nástroja a dlhé otvory sú opracované na oboch stranách spojovacej dosky 5 a spojovacia skrutka 6 je pripojená k nosnej ohýbacej doske. V dôsledku existencie dlhých otvorov sa spojovacia doska môže pohybovať nahor a nadol na podpornej ohýbacej doske, aby určila polohu spracovania. Nastavovacia skrutka 7 je namontovaná na vrchnej krycej doske 12. Po namontovaní procesnej matice do náradia dotiahnite skrutku a zaistite ju. Vrtná objímka 11 je nainštalovaná v prednej čelnej doske a používa sa na vedenie vŕtacej korunky alebo kohútika na zabezpečenie presného spracovania. Vŕtacie puzdro je vyrobené z 45 oceľového materiálu a kalené pre zaistenie odolnosti proti opotrebeniu. Horná krycia doska 12, predná koncová doska 10, spodná doska 9 a spojovacia doska 5 sú integrované zváraním. Jeho šírka sa rovná maximálnej veľkosti šesťuholníka matice, ktorá sa má spracovať.
Pred spracovaním namontujte vrták na samostrediace skľučovadlo s tromi čeľusťami a zaistite ho. Potom namontujte nosnú dosku 3 na stĺpik sústruhu a zaistite ho. Namontujte náradie na nosnú dosku, vyrovnajte ju a mierne dotiahnite spojovacie skrutky.
Prvý kus sa spracuje, maticu, ktorá sa má spracovať, vložte do boku z boku, pokiaľ nepresiahne šírku nástroja, utiahnite dotiahnutú skrutku 7 , aby ste ju pripevnili. Považujte to za správne. Posuňte spojovaciu dosku 5 nahor a nadol a posuňte posuvnú dosku v držiaku nástroja kolmo na os sústruhu. Určite polohu stredu vŕtacieho puzdra a stredu sústruhu sústruhu. Po potvrdení, že sa obe zhodné, utiahnite spojovaciu skrutku 6 a zaistite posuvnú dosku. Na začiatku spracovania vreteno poháňa vrták tak, aby sa otáčal, a posúva malý posúvač držiaka nástroja v axiálnom smere dopredu a vrták vedie vŕtaciu operáciu cez vedenie vŕtacej objímky. Potom, čo vrták vnikne do otvoru na spojovacej doske, zistí sa, že vŕtanie je ukončené. Posuňte malý posúvač nástrojového stĺpika dozadu, vrták opúšťa nástroje, uvoľnite nastavovací čap 7, odložte druhú maticu zo strany, prvá matica sa vytlačí von. Utiahnite nastavovaciu skrutku 7 a maticu zaistite. Posuňte malý posúvač nástrojového stĺpika a začne sa druhé spracovanie. Vŕtací vrták sa počas procesu spracovania otáča a iba nástrojový držiak sa pohybuje axiálne. Pretože korekcia prvého kusu bola dokončená, následné spracovanie nevyžaduje korekčný proces, ktorý výrazne zlepšuje efektivitu spracovania.
Dizajn nástroja na rezanie vnútorných závitov
Pri rezaní vnútorných závitov, aby sa zabránilo chybe prenosu medzi skrutkou a kohútikom obrábacieho stroja a aby sa spôsobil jav stúpania závitu, je navrhnuté špeciálne upnutie nástroja na rezanie vnútorných závitov, ako je znázornené na obrázku 2.

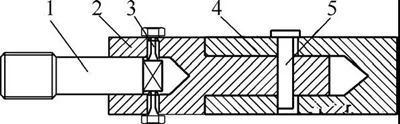

Obrázok 2 Náčrt dizajnu nástrojov pre výčnelky
kohútik
Vŕtacie puzdro
Nastaviť skrutku
svorka
Valcový kolík
Jeden koniec svorky 4 je namontovaný na samočinnom upínacom skľučovadle s tromi čeľusťami a druhý koniec je nainštalovaný s vŕtacou objímkou vo vnútornom otvore. Dlhý otvor sa axiálne prenikne a spracuje na svorku na použitie s valcovým čapom 5. Vrták sa používa na držanie kohútika. Táto časť je vyrobená z 45 ocele a kalená. Valcový kolík 5 je v spojení s vŕtacou objímkou, aby poháňal rotáciu vŕtacej objímky, a spolupracuje s dlhým otvorom na svorke, aby umožnil vrtnej objímke mať 4 mm axiálneho pohybu. na odstránenie chýb prenosu a zabránenie vzpier. , Nastavovacia skrutka 3 slúži hlavne na dotiahnutie kohútika.
Pri poklepaní na pracku nite najskôr vyberte vrták, namontujte skľučovadlo nástroja na čeľuste na samočinné centrovacie skľučovadlo a zaistite ho. Poloha nástroja namontovaného na držiaku nástroja zostáva nezmenená a matica, na ktorú sa má poklepať, sa zavedie do nástroja a nastavovacia skrutka 7 na obr. 1 sa pritiahne, aby poklepala na závit. Vreteno poháňa kohútik, aby sa otáčal, a držiak nástroja sa pohybuje dopredu. Keď rezná časť závitníku prejde maticou, vreteno otočí a stiahne nástroj a držiak nástroja sa posunie dozadu. Prvá matica je poklepaná. Potom nasaďte druhú maticu a súčasne vytlačte prvú maticu, zopakujte vyššie uvedenú operáciu atď.
záver
Rovnaký spôsob spracovania sústruhu pomocou jednoduchých nástrojov, zmeny montážnej polohy nástroja a častí, realizuje rezný pohyb nástroja a posuvný pohyb súčastí, zrýchľuje rýchlosť rezania, zjednodušuje pracovný postup, šetrí čas a prácu a výrazne zlepšuje efektivitu spracovania.
